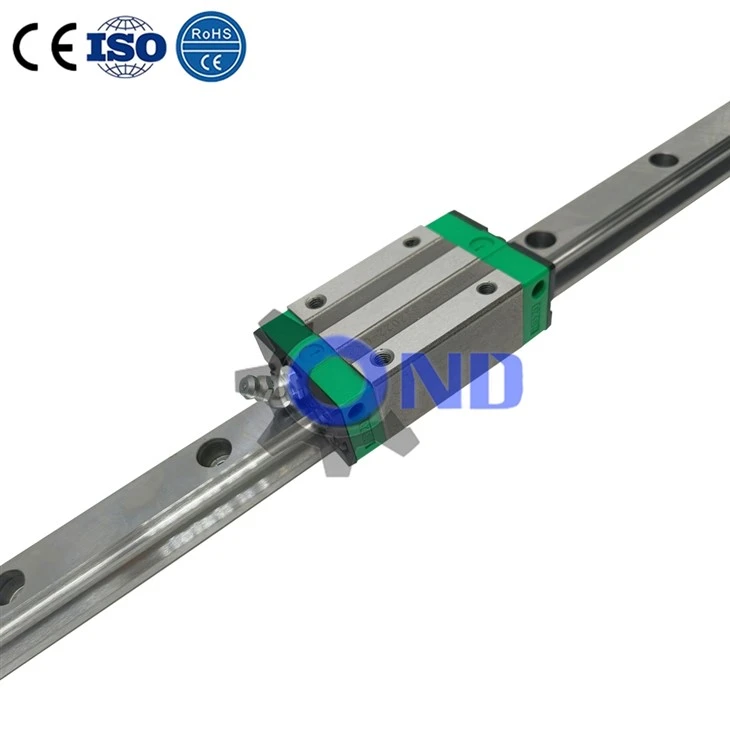

Carril guía lineal y carro

Descripción del Producto

Una guía completa de carriles y carros guía lineales

Los sistemas de guías lineales, compuestos por el carril y el carro (o patín), son componentes fundamentales en el mundo de la automatización y la maquinaria de precisión. Proporcionan una solución rígida y de baja-fricción para lograr un movimiento lineal repetible y altamente preciso. Piense en ellos como el equivalente de alta-tecnología y servicio pesado-de guías para cajones para aplicaciones industriales.

I. Componentes del Sistema

Carril:Una barra larga de acero endurecido-rectificado con precisión y con una o más pistas de rodadura para los elementos rodantes. Está montado rígidamente en la base de la máquina y actúa como guía estacionaria.

Carro (bloque deslizante):El componente móvil que viaja a lo largo del carril. Contiene los elementos rodantes (bolas o rodillos), una-carcasa de soporte de carga y, a menudo, sellos y limpiadores integrados. El carro suele ser la pieza a la que está unido el componente móvil de la máquina (por ejemplo, un husillo, una herramienta o un sensor).

II. Variaciones de modelo y tipo

Las guías lineales se clasifican en función de varios factores, lo que permite una selección adaptada a las necesidades de aplicaciones específicas.

Por elemento rodante:

Guías lineales tipo bola-:Utilice bolas de recirculación. Ofrecen movimientos más suaves, menor fricción y velocidades más altas. Ideal para aplicaciones que requieren alta velocidad y capacidad de carga baja a media.

Guías lineales tipo-rodillos:Utilice rodillos cilíndricos. Proporcionan un área de contacto más grande, lo que resulta en una capacidad de carga mucho mayor, una rigidez superior y una mejor resistencia al impacto. Preferido para centros de mecanizado-de servicio pesado y aplicaciones de carga elevada-.

Por tamaño y factor de forma:

Guías en miniatura:Modelos compactos (p. ej.,MGN7, MGN9, MGN12) utilizado en aplicaciones livianas como impresoras 3D, enrutadores CNC y pequeñas etapas de automatización.

Guías estándar:El tipo más común, disponible en una amplia gama de anchos y alturas (p. ej.,HGR15, HGR20, HGR30), donde el número suele indicar el ancho del carril en milímetros.

Guías de ferrocarril-pesadas:Diseñado con un perfil más ancho y alto para soportar cargas y momentos masivos, comúnmente encontrados en grandes sistemas de pórtico y centros de mecanizado industrial.

Por clase de precisión:

Precisión estándar (normal):Para tareas generales de automatización.

Alta precisión:Para máquinas herramienta y máquinas de medición.

Ultra-alta precisión:Para equipos de fabricación de semiconductores y electrónica.

Por precarga:La precarga es un juego interno controlado (o juego negativo) entre los elementos rodantes y las pistas de rodadura. Los modelos se ofrecen con diferentes niveles de precarga (p. ej., C0 - ninguno, C1 - ligero, C2 - medio, C3 - pesado) para optimizar la rigidez y suavidad de la aplicación.

III. Puntos de venta clave y ventajas

La adopción generalizada de sistemas de guía lineal está impulsada por sus convincentes ventajas sobre tecnologías más antiguas, como guías deslizantes simples o guías de cola de milano.

Alta precisión y movimiento suave:El sistema de elementos rodantes de recirculación garantiza una variación de fricción y un deslizamiento mínimos, lo que permite una precisión de posicionamiento a nivel de micras- y un movimiento excepcionalmente suave a cualquier velocidad.

Alta rigidez y capacidad de carga:Estos sistemas están diseñados para soportar cargas desde todas las direcciones: radiales, radiales-inversas y laterales (cargas de momento). Las guías de tipo rodillo-, en particular, ofrecen inmensas capacidades de carga estática y dinámica, lo que hace que las máquinas sean más robustas y estables durante el funcionamiento.

Larga vida útil y alta confiabilidad:Fabricadas con acero endurecido y diseñadas para una distribución óptima de la carga, las guías lineales tienen una vida útil calculada (vida L10) que suele ser muy larga. Están construidos para soportar millones de ciclos en condiciones adecuadas.

Capacidad de alta-velocidad:Con baja fricción y movimiento de rodadura suave, estas guías permiten velocidades transversales muy altas, lo que reduce significativamente los tiempos de ciclo en líneas automatizadas de producción y embalaje.

Bajo mantenimiento y fácil lubricación:A diferencia de los cojinetes lisos que requieren atención constante, las guías lineales suelen contar con puertos de lubricación automática y sistemas de sellado eficaces que mantienen los contaminantes fuera y el lubricante dentro, lo que reduce drásticamente las necesidades de mantenimiento.

Diseño compacto y ahorro de espacio:Proporcionan un alto nivel de rendimiento en un paquete relativamente pequeño, lo que permite a los diseñadores de máquinas crear equipos más compactos y eficientes.

IV. Escenarios de aplicación

Los carriles guía lineales y los carros son omnipresentes en la industria moderna. Las áreas de aplicación clave incluyen:

Industria de máquinas herramienta:La aplicación más exigente. Se utiliza en centros de mecanizado CNC, tornos, fresadoras y rectificadoras para un movimiento preciso de husillos, cambiadores de herramientas y mesas.

Robótica Industrial:Empleados en los ejes lineales de robots cartesianos, robots de pórtico y como componentes críticos en las articulaciones de robots articulados para un movimiento preciso del brazo.

Automatización y automatización de fábricas:Se encuentra en unidades de recogida-y-place, líneas de montaje automatizadas, paletizadores, maquinaria de embalaje y sistemas de manipulación de materiales.

Fabricación de semiconductores y electrónica:Esencial en robots de manipulación de obleas, máquinas de ensamblaje y perforación de PCB y equipos de litografía, donde la precisión y la limpieza ultra-altas son primordiales.

Equipo médico y de laboratorio:Se utiliza en secuenciadores de ADN, máquinas de análisis automatizadas, escáneres de resonancia magnética y tomografía computarizada y robots quirúrgicos por su precisión, confiabilidad y movimiento suave.

Otros equipos de precisión:Común en impresoras 3D, cortadoras/grabadoras láser, máquinas de medición de coordenadas (CMM) y sistemas de inspección óptica.

Conclusión

En resumen, el sistema de carro y riel guía lineal es una tecnología madura pero en continua evolución que forma la columna vertebral del control de movimiento de precisión. Al ofrecer una combinación inigualable de precisión, rigidez, velocidad y durabilidad, permite el alto rendimiento y confiabilidad que se esperan en los equipos industriales y tecnológicos más avanzados de la actualidad. Seleccionar el modelo, tamaño y grado de precisión correctos es crucial para optimizar el rendimiento y la longevidad de cualquier diseño de máquina.
