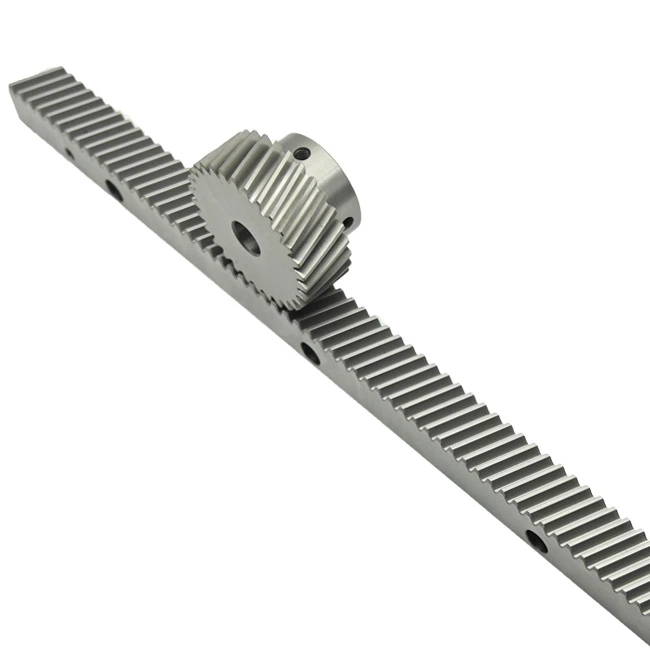

Engranaje de piñón y cremallera

Engranaje de piñón de cremallera helicoidal, engranaje de piñón de dientes helicoidales que se utiliza junto con cremallera de engranaje helicoidal.

El engranaje de piñón y cremallera se utilizará con la cremallera, el tamaño debe coincidir con la cremallera.

El piñón de cremallera helicoidal debe coincidir con la cremallera helicoidal:

1. El módulo del piñón debe ser el mismo que el de la cremallera, como M1 con M1, M2 con M2, M3 con M3, no se pueden usar si el módulo es diferente.

2. La dirección de la hélice debe ser opuesta, normalmente la cremallera es la hélice derecha y el piñón es la hélice izquierda, también podemos producir la cremallera de la hélice izquierda y el piñón de la hélice derecha.

3. El ángulo helicoidal debe ser el mismo, el ángulo helicoidal estándar para la cremallera es de 19 grados 31'42'', por lo que el piñón de la cremallera también debe tener un ángulo helicoidal de 19 grados 31'42''.

El ángulo helicoidal del engranaje de piñón y cremallera también puede ser de 15 grados, 20 grados, 25 grados, etc., se puede personalizar.

El engranaje helicoidal M2 estándar con ángulo helicoidal de 19 grados 31'42'', combinado con la cremallera de engranaje helicoidal estándar, tenemos existencias para M2 T20, M2 T21, M2 T25, M2 T30, etc.

Excepto el engranaje de piñón de cremallera helicoidal, también tenemos engranaje de piñón de cremallera recto, si tiene algún interés, contáctenos.
